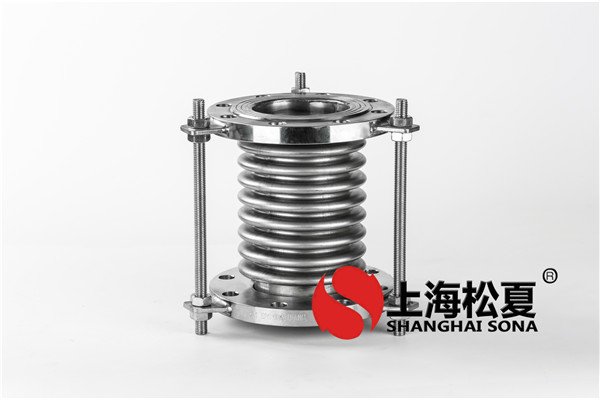

波紋管膨脹節是用金屬波紋管制成的一種膨脹節。它能沿軸線方向伸縮，也允許少量彎曲。圖2為常見的軸向式波紋管膨脹節，用在管道上進行軸向長度補償。為了防止超過允許的補償量，在波紋管兩端設置有保護拉桿或保護環，在與它聯接的兩端管道上設置導向支架。另外還有轉角式和橫向式膨脹節，可用來補償管道的轉角變形和橫向變形。這類膨脹節的優點是節省空間，節約材料，便于標準化和批量生產，缺點是壽命較短。波紋管膨脹節一般用于溫度和壓力不很高、長度較短的管道上。隨著波紋管生產技術水平的提高，這類膨脹節的應用范圍正在擴大。

波紋管膨脹節之所以在許多行業中得到廣泛應用，除了考慮良好的補償能力，可靠性更是波紋管補償器膨脹節的關鍵?？煽啃允峭ㄟ^(guò)設計、制造等多個環節來保證的，任何一個環節的疏忽都會導致補償器壽命的降低甚至失效。 

大多數波紋管膨脹節生產企業對波紋管膨脹節失效原因分析發現，在運行期間的失效主要表現為腐蝕泄漏和失穩變形兩種形式，其中以腐蝕失效居多。從腐蝕失效波紋管的解剖分析發現，腐蝕失效通常分點腐蝕穿孔和應力腐蝕開裂，其中氯離子應力腐蝕開裂約占整個腐蝕失效的95%。因此，正確地選擇波紋管制作材料和結構、合理設計波形參數和疲勞壽命、保證安裝質量等措施，能大大提高波紋管補償器膨脹節的安全可靠性。

設計上，應該考慮波紋管的穩定性，預防波紋管失穩。資料顯示，波紋管的補償量取決于其疲勞壽命，疲勞壽命越高，波紋管單波補償量越小。為了降低成本，提高單波補償量，許用疲勞壽命越低，由位移引起的波紋管子午向彎曲應力越大，綜合應力越高，大大降低了波紋管的穩定性。當波紋管設計的許用壽命較低時，不僅其子午向綜合應力較高，環向應力也比較高，使波紋管局部很快進入塑性變形，導致波紋管失穩引起失效

除設計外，波紋管的材料選擇也相當關鍵。對用于波紋管的選材，除應考慮工作介質、工作溫度和外部環境外，還應考慮應力腐蝕的可能性、水處理劑和管道清洗劑對材料的影響等，并在此基礎上結合波紋管材料的焊接、成型以及材料的性能價格比，優選出滿足工況條件、實用的波紋管制作材料。

專家建議，選用波紋管的材料應滿足下列條件：

(1)良好的塑性，便于波紋管的加工成形，且能通過隨后的處理工藝(冷作硬化、熱處理等)獲得足夠的硬度和強度。

(2)高彈性極限、抗拉強度和疲勞強度，保證波紋管正常工作。

(3)良好的焊接性能，滿足波紋管在制作過程中的焊接工藝要求。

(4)良好的耐腐蝕性能，滿足波紋管在不同環境下工作要求。

目前，大多數生產廠家除采用奧氏體不銹鋼(如304、304L、316、316)，254SMO、904L、AL6XN等超級奧氏體不銹鋼也成為重要使用的材料。對于地溝敷設的熱力管網，當波紋管補償器膨脹節所處管道地勢較低時，雨水或事故性污水會浸泡，應考慮選用耐蝕性更強的材料，如高鎳合金、鐵鎳合金等，如INCOLOY800、INCOLOY825、INCONEL625和哈氏合金C-276等材料。

波紋管補償器膨脹節及膨脹節專用特殊材料如下：

1、超級奧氏體特種補償器膨脹節之所以在許多行業中得到廣泛應用，除了考慮良好的補償能力，可靠性更是波紋管補償器膨脹節的關鍵。然而，可靠性是通過設計、制造等多個環節來保證的，任何一個環節的疏忽都會導致補償器壽命的降低甚至失效。

2、雙相不銹鋼：2205雙相鋼(S31803)

3、鎳基合金鋼：INCOLOY800/800H/800HT/840/825、INCONEL600/601/690/625/X-750

哈氏合金C-276/C-22/X、MONEL400/K500

4、純 鎳：N4、N6(Ni200、Ni201)

5、鈦 板：GR1、GR2、TA1、TA2

上海松夏減震器有限公司專業生產波紋管膨脹節已經有29年歷史了，經驗相當豐富，希望廣大新老客戶朋友來電咨詢，來廠參觀考察，聯系電話021-60344211.
